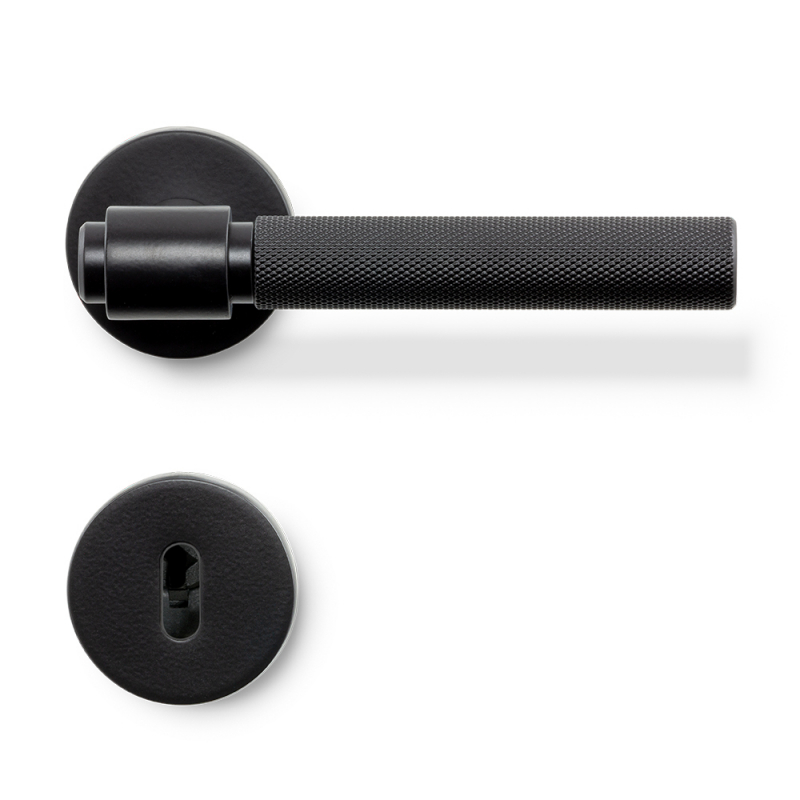

Dörrhandtag Helix 200 - Skandinavisk standard - Mattsvart
751011-41Lättrat återfjädrande dörrhandtag med en rå känsla av elegant industrialism
Dörrhandtag Helix 200 har en lättrad yta som sticker ut och ger en behaglig känsla vid beröring. Helix 200 matchar flera tidigare serier, bland annat Helix & Pitch samt Crest & Flat. Passar utmärkt för alla dörrar inomhus. Dörrhandtaget har en återfjädrande fjäder vilket gör att dörrhandtaget alltid går tillbaka till sin grundposition.
Handtaget finns i fyra olika utföranden; antik brons, svart, borstad mässing och rostfri look. Dörrhandtaget och nyckelhålet passar till dörrar som är 35 - 48 mm djupa. Dörrhandtaget är anpassat efter skandinavisk standard. Standard nyckelskylt och komplett monteringssats är inkluderad.
Finns även för europeisk standard. Standard nyckelskylt, konverteringskit och komplett monteringssats är inkluderad.
Dörrhandtag Helix 200 har en lättrad yta som sticker ut och ger en behaglig känsla vid beröring. Helix 200 matchar flera tidigare serier, bland annat Helix & Pitch samt Crest & Flat. Passar utmärkt för alla dörrar inomhus. Dörrhandtaget har en återfjädrande fjäder vilket gör att dörrhandtaget alltid går tillbaka till sin grundposition.
Handtaget finns i fyra olika utföranden; antik brons, svart, borstad mässing och rostfri look. Dörrhandtaget och nyckelhålet passar till dörrar som är 35 - 48 mm djupa. Dörrhandtaget är anpassat efter skandinavisk standard. Standard nyckelskylt och komplett monteringssats är inkluderad.
Finns även för europeisk standard. Standard nyckelskylt, konverteringskit och komplett monteringssats är inkluderad.
- Specifikationer
-
Artikelbredd: 52 mm Artikeldiameter: 52 mm Artikeldjup: 65 mm Artikellängd: 150 mm Material: Aluminium Utförande: Svart - Skötselråd
- Montering och installation
Montering av dörrhandtag
1. Centrera fyrkantsstaven i låset.
2. Skruva fast monteringsbrickorna med medföljande skruv och hylsa. Skruva in dem successivt diagonalt, lite åt gången.
3. Ta ut fyrkantsstaven och använd den för att bända loss styrbrickan som sitter i mitten av monteringsbrickorna.
4. Centrera åter fyrkantsstaven. Kontrollera så att den urgröpta delen av spåret är vänd så att den kommer möta stoppskruven i handtagen. Tryck fast handtagen så att det klickar fast i klacken på monterinsbrickornas översida.
5. Skruva i och spänn samtliga fyra stoppskruvar. De mindra stoppskruvarna ska monteras i rosetterna medan de större ska monteras i själva handtaget.
Montering av nyckelskylt
1. Skruva fast monteringsbrickorna med medföljande skruv och hylsa.
2. Tryck fast ytterdelarna så att det klickar fast i klacken på monterinsbrickornas översida.
3. Skruva i och spänn samtliga stoppskruvar.
Se hela monteringsinstruktionen här.-
-
-
-
-
