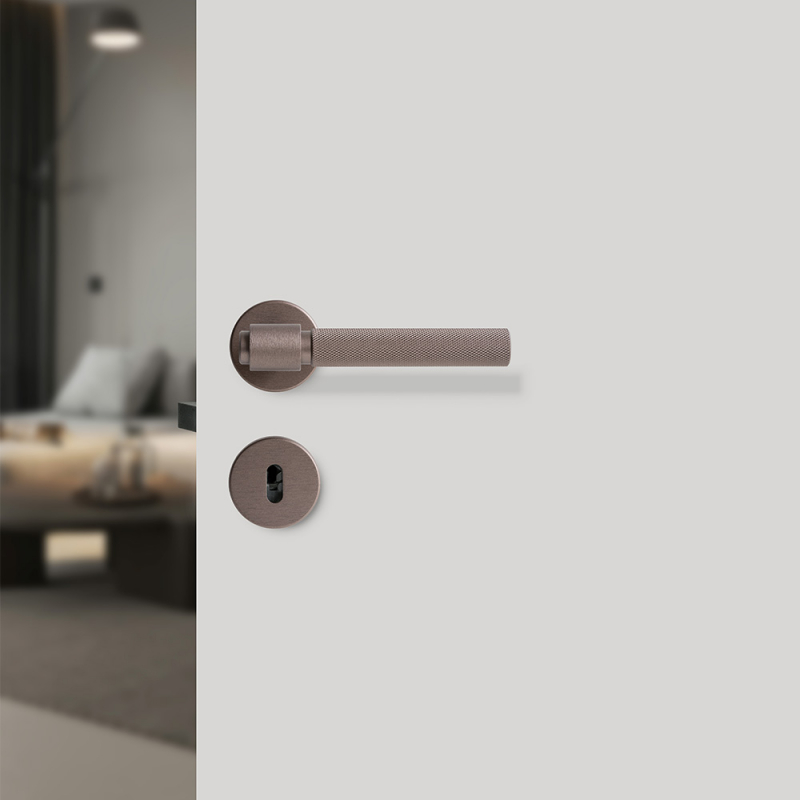

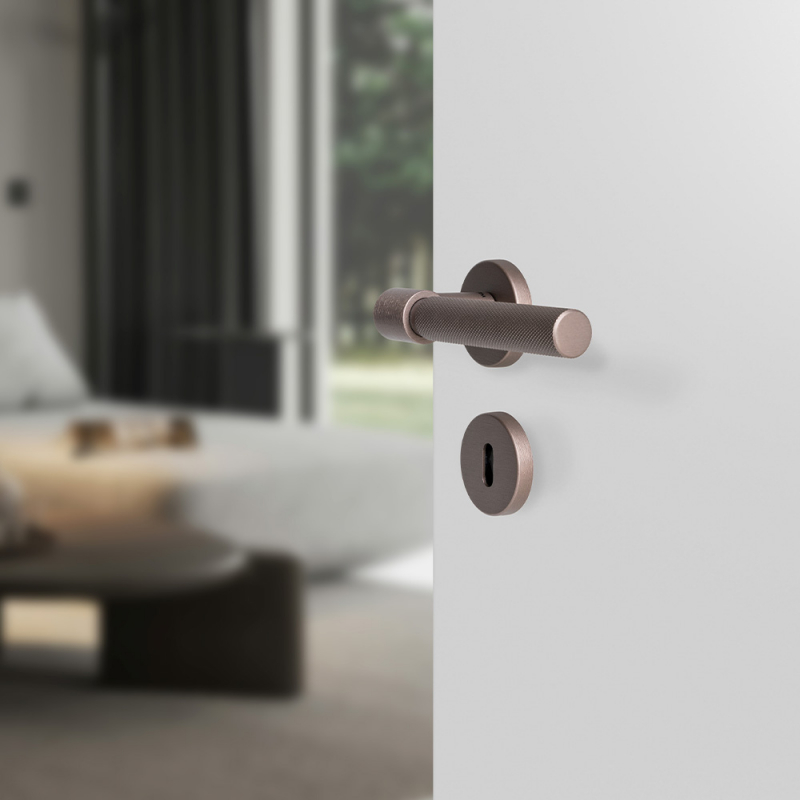

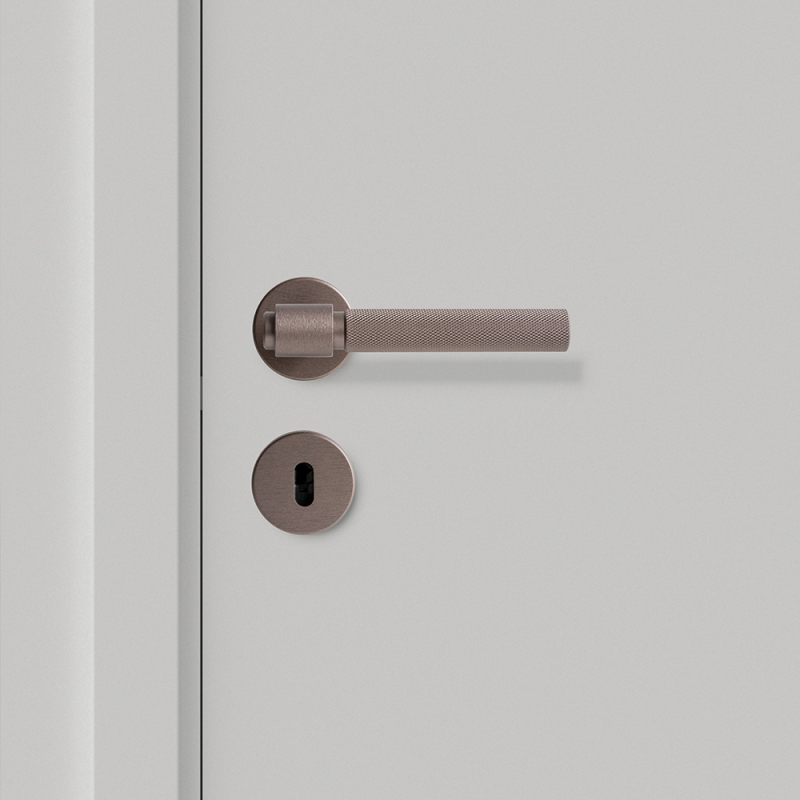

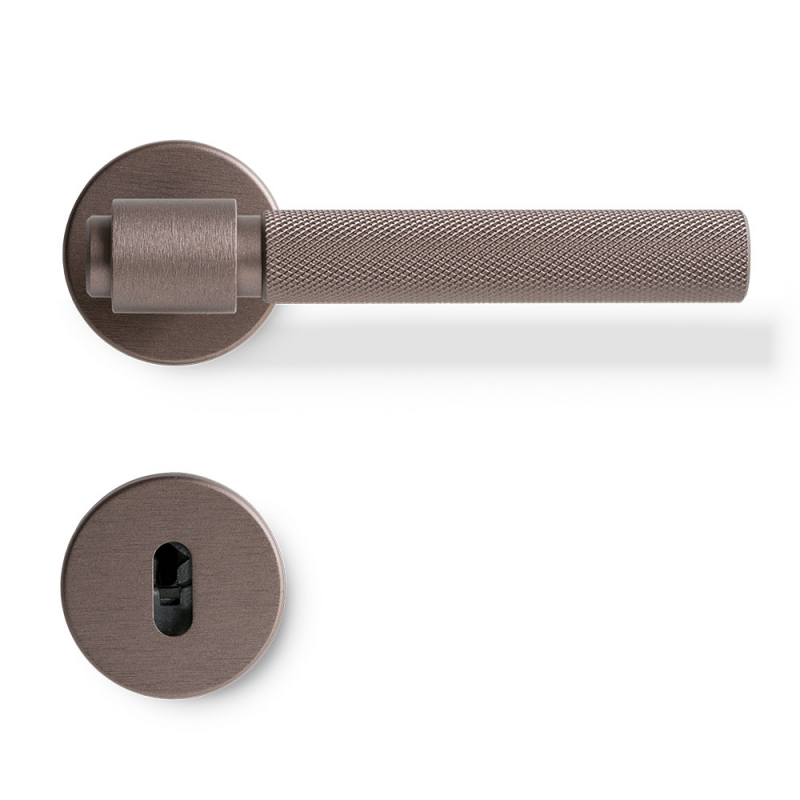

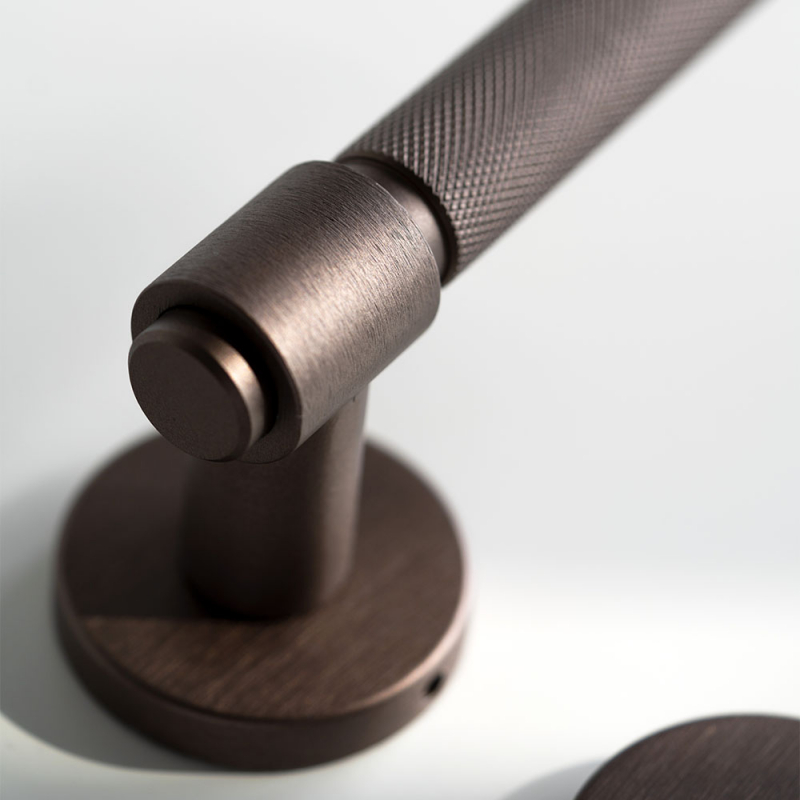

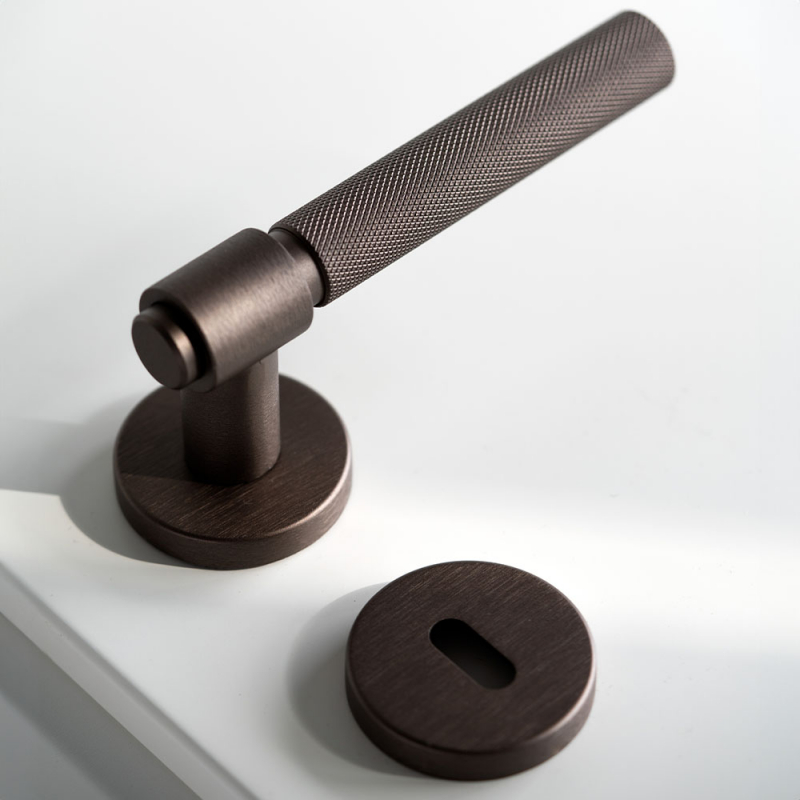

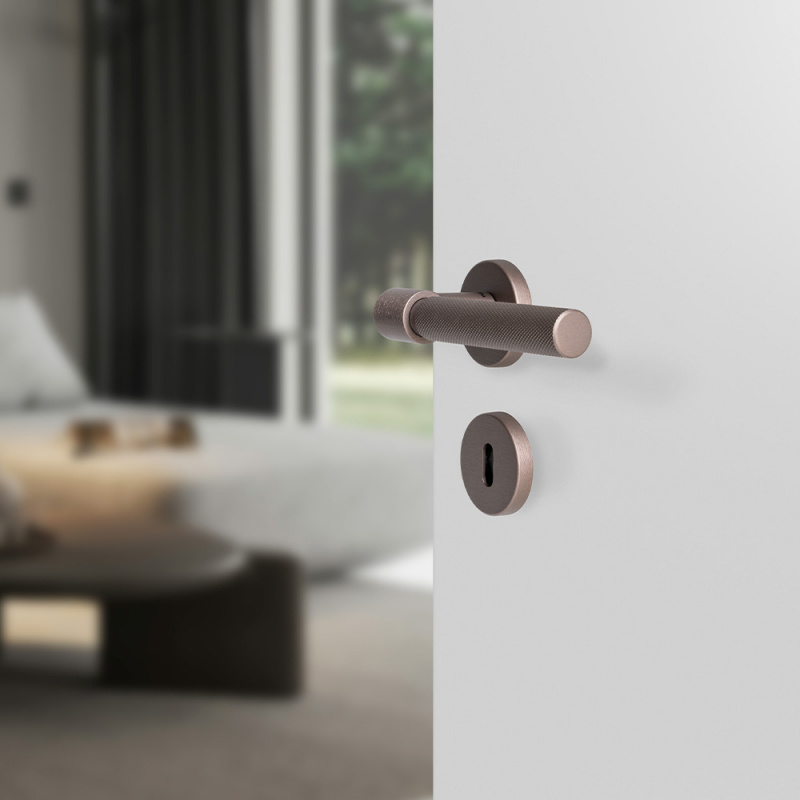

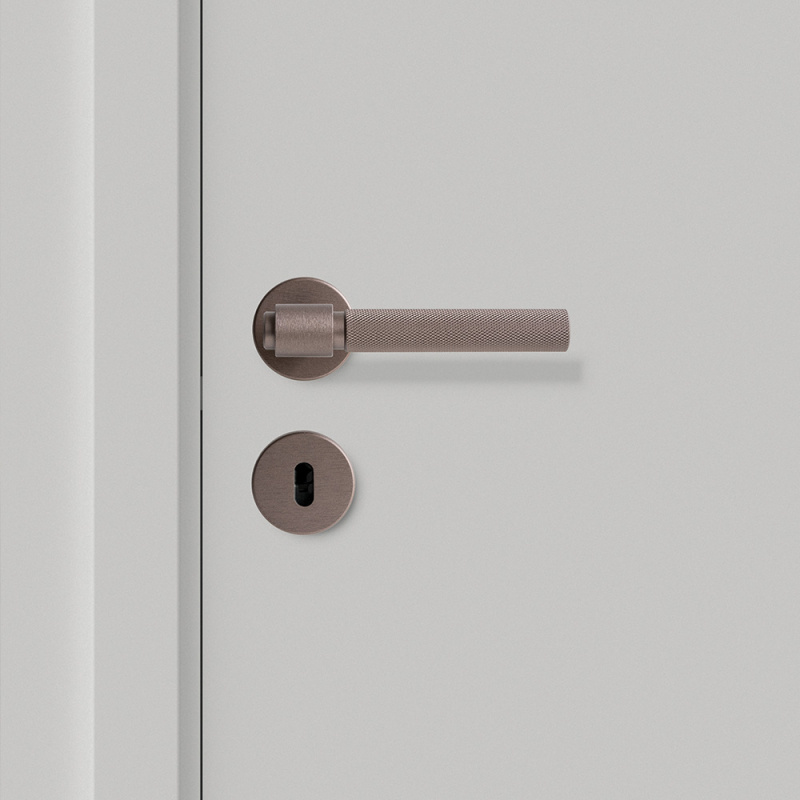

Dörrhandtag Helix 200 - Mörk brons
dorrh-helix-morkbronsHelix 200 är perfekt för alla inomhusdörrar och erbjuder både estetisk kvalitet och hög funktionalitet. Den dolda skruvinfästningen säkerställer en stilren installation, och dörrhandtaget matchar flera av Beslag Designs andra serier för en sammanhållen stil.
Helix 200 i mörk brons finns i olika varianter för att passa både skandinavisk och europeisk standard. Oavsett om din dörr har låskista i skandinavisk standard (låskista 2014) eller europeisk standard (cc38mm), erbjuder Helix 200 en smidig och säker montering.
Standard nyckelskylt och komplett monteringssats är inkluderad.
Dörrhandtaget och nyckelskylten passar till dörrar som är 35–48 mm djupa. Kombinera gärna med toalettvred R.
- Specifikationer
- Skötselråd
- Montering och installation
Montering av dörrhandtag
1. Centrera fyrkantsstaven i låset.
2. Skruva fast monteringsbrickorna med medföljande skruv och hylsa. Skruva in dem successivt diagonalt, lite åt gången.
3. Ta ut fyrkantsstaven och använd den för att bända loss styrbrickan som sitter i mitten av monteringsbrickorna.
4. Centrera åter fyrkantsstaven. Kontrollera så att den urgröpta delen av spåret är vänd så att den kommer möta stoppskruven i handtagen. Tryck fast handtagen så att det klickar fast i klacken på monterinsbrickornas översida.
5. Skruva i och spänn samtliga fyra stoppskruvar. De mindra stoppskruvarna ska monteras i rosetterna medan de större ska monteras i själva handtaget.
Montering av nyckelskylt
1. Skruva fast monteringsbrickorna med medföljande skruv och hylsa.
2. Tryck fast ytterdelarna så att det klickar fast i klacken på monterinsbrickornas översida.
3. Skruva i och spänn samtliga stoppskruvar.
Se hela monteringsinstruktionen här.-
-
-
-
-
